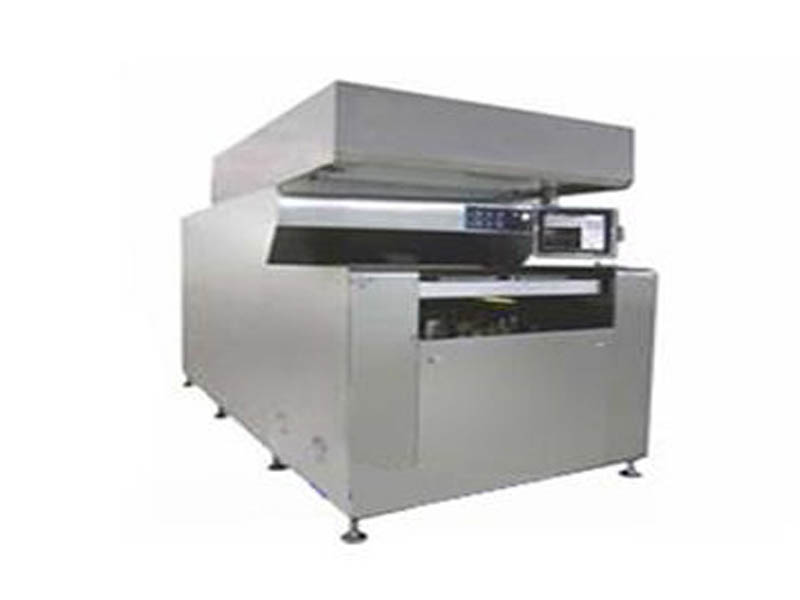

| CCD自动对位LED曝光机 | ||||
| 型号 参数 |
||||
| 适用范围 Application Scope |
1 | 电路板尺寸 Panel Size |
Min：10"*12" Max：21.5"*24.5" |
Min：10"*12" Max：24.5"*28.5" |
| 2 | 电路板厚度 Panel Thickness |
0.1mm-3.2mm(含铜厚) 0.1mm-3.2mm(Including panel thickness) |
||
| 3 | 底片尺寸 Film Size |
670mm×610mm | 762mm×660mm | |
| 4 | 绿油桥 Solder mask bridge |
75µm（3.0mil)/防焊开窗3.0mil 75µm (3.0mil)/Solder mask opening 3.0mil |
||
| 光源系统 Light Source System |
5 | 光源类型 Type of Lighting Source |
LED平行光源 LED parallel light source |
|
| 6 | 平行半角 Parallel Half Angle |
≤2° | ||
| 7 | 能量均匀度 Energy Uniformity |
≥85%（使用KST LED专用能量计） ≥85%（Using KST LED special energy meter） |
||
| 8 | 冷却方式 Cooling Mode |
冰水冷却 lce-water cooling |
||
| 工作台面 Working Table |
9 | 曝光方式 Exposure Mode |
单面曝光 Single-side exposure |
|
| 程序系统 Program System |
10 | 程序系统 Program System |
中文触摸式PC控制显示 Chinese touch type PC control and display |
|
| 对位系统 Alignment System |
11 | CCD数量 CCD Amount |
4CCD/对位 4CCD/alignment |
|
| 12 | CCD移动方式 CCD Movement Mode |
自动移动 Automatic movment |
||
| 13 | 对位影像检测 Aligntment Image Detection |
自动移动基板对位 Automatic move the panel to align |
||
| 14 | 底片固定方式 Film Fixing Mode |
真空吸附 Vacuum adsorption |
||
| 15 | 对位精度 Alignment accuracy |
±10μm | ||
| 16 | 台框重复精度 Frame repeat accuracy |
15μm | ||
| 生产能力 Production Capacity |
17 | 生产能力 Production Capacity |
2.5-4 面/分钟 2.5-4 sides per minute |
|
| 环境需求 Demands on Environment |
18 | 环境温度 Environment Temperature |
22℃±2℃ | |
| 19 | 环境湿度 Environment Humidity |
55%±5% | ||
| 20 | 无尘度 Clean Degree |
10000级 Class10000 |
||
| 外部设施 External Facilities |
21 | 空压需求 Air Pressure |
6.0kg/cm²，流量150-180L/min 6.0kg/cm², flow rate: 150-180L/min |
|
| 22 | 冰水需求 Ice Water |
LED 光源冷却：自带冰水机; LED light source cooling: self-brought ice dispenser; |
||
| 曝光室冷却：7-12℃，流量5L/min,压力2-3kg/cm²; Exposure room cooling:7-12℃,flow rate:5L/min,pressure:2-3kg/cm²; |
||||
| 23 | 电力需求 Power Supply |
三相五线380V AC/50Hz/20KVA Thre-phase Five-wire 380V AC/50Hz/20KVA |
||
| 尺寸/重量 Overall Dimension/Weight |
24 | 设备尺寸(mm) Dimension(mm) |
2780mm(L)×1650mm(W)×1980(H)mm | 3015mm(L)×1730mm(W)×1980mm(H) |
| 25 | 设备重量 Weight |
1400KG | 1500KG | |
| 产品参数 | 标准编号： | KST-PDATA-05 | |||||
| 发布日期： | 2019/9/10 | ||||||
| 半自动LED防焊曝光机 | 实施日期： | 2019/9/11 | |||||
| 版 本 号： | V1.0 | ||||||
| 编制： | 审 核： | 批 准： | |||||
| 半自动LED防焊曝光机技术参数 | |||||||
| 序号 | 项目 | 技术参数 | 备注 | ||||
| □ KST-SA6457-FH | □ KST-SA7262-FH | ||||||
| 1 | 光源类型 | UV-LED | 平行冷光源 | ||||
| 2 | 适用油墨 | 绿油、黑油、蓝油等 | 主流品牌 | ||||
| 3 | 曝光方式 | 单面曝光 | / | ||||
| 4 | 绿油桥 | 绿油桥3.0mil / 防焊开窗1.5mil | / | ||||
| 5 | 能量均匀性 | ≥85% | 使用KST LED专用能量计测量 | ||||
| 6 | 对位精度 | ±12.5um/±0.5mil | / | ||||
| 7 | 曝光控制 | 光强0-100%可设调 | / | ||||
| 8 | 对位系统 | 4个CCD，CCD可自由移动（可靶点切换选择） | / | ||||
| 9 | 曝光时间 | 9-12级能量曝光时间＜10S | 21级能量尺，具体时间需要根据使用油墨而定 | ||||
| 10 | 生产尺寸 | 12"×12" (min) | 12"×12" (min) | ||||
| 21.5"×24.5" (max) | 24.5"×28.5" (max) | ||||||
| 11 | 产能 | 3.5-4 面/分钟 | / | ||||
| 12 | 板厚范围 | 0.1mm-3.5mm(含铜厚) | / | ||||
| 13 | 生产板承受量 | ＜2.0kg | / | ||||
| 14 | 底片固定方式 | 真空吸附 | / | ||||
| 15 | 曝光菲林尺寸 | 24"×28" | 26"×30" | / | |||
| 16 | 平均功率 | <5.0KW | <5.5KW | / | |||
| 17 | UV-LED灯寿命 | 保用三年 | / | ||||
| 18 | 控制系统及界面 | 中文触摸式PC控制显示 | / | ||||
| 19 | 视窗范围 | 6.9mm×5.1mm | / | ||||
| 20 | 对位方式 | 双框架运行,自动移动 | / | ||||
| 21 | 光学玻璃 | 高强度光学玻璃 | / | ||||
| 22 | 台面温度 | 22℃±3℃ | 需要保证车间环境温度在要求的范围内 | ||||
| 23 | 保护功能 | 故障报警；安全报警 | / | ||||
| 24 | 真空要求 | 框架：10cmhg-30cmhg | / | ||||
| 底片：＞60cmhg | |||||||
| 25 | 洁净房环境需求 | 温度：22℃±1℃ | |||||
| 湿度：55%±5% | / | ||||||
| 26 | 气压源需求 | 5.5kg/cm²，流量500L/min | / | ||||
| 27 | 冰水需求 | 7-12℃，流量5L/min，压力2-3kg/cm² | |||||
| 28 | 电源需求 | 三相五线380VAC/50Hz/30KVA | 三相五线380VAC/50Hz/35KVA | / | |||
| 29 | 设备尺寸 | 2780(L)×1650 (W)×1980(H) | 3015(L)×1730 (W)×1980(H) | 不包含粘尘轮托盘所占空间；不包含冰水机、真空泵箱等附件 | |||
| 30 | 设备重量 | 1600Kg | 1800Kg | ||||
| 31 | 安全 | 符合国家安全标准 | / | ||||
| 32 | 异常检测 | 生产中机器出现异常，有报警功能 | / | ||||
