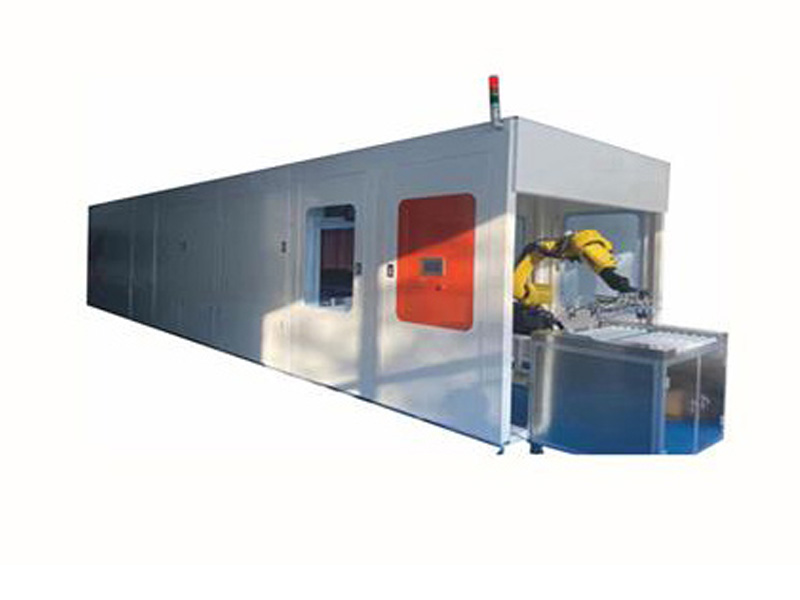

NO:
|
项 目
|
参数
|
备注
|
|
|
1
|
整机尺寸
|
L22340mm*W2300mm*H2600mm
|
包含进出料机
|
|
|
2
|
烘烤区尺寸
|
L14000mm*W15400mm*H820mm
|
加温区
|
|
|
3
|
输入电力
|
AC380V/50Hz 3 相 5 线
|
||
|
4
|
总开关电流
|
250A/380V
|
漏电开关
|
|
|
5
|
额定功率
|
208kw
|
||
|
6
|
恒温功率
|
83kw
|
恒 温 150 ℃ 工 作 时
|
|
|
7
|
温区数量
|
14 温 区
|
每 温 区 1000mm
|
|
8
|
温度范围
|
60℃ - 150 ℃
|
||
|
9
|
温度均匀度
|
150 ℃ ± 3℃
|
||
|
10
|
链条节距
|
25.4mm
|
PCB 板 间 距
|
|
|
11
|
PCB 厚 度
|
0.6mm-4.0mm
|
||
|
12
|
PCB 尺 寸
|
350mm*350mm-630mm*730mm
|
||
|
13
|
进板宽度
|
Min:350mm,Max :630mm
|
||
|
14
|
烘烤温度
|
分 段 60 ℃ - 150 ℃
|
||
|
15
|
烘烤时间
|
180 分 钟
|
||
|
16
|
产 能
|
6p n l/min
|
||
|
17
|
整机重量
|
10500kg
|
1.2 整 机 功 率 配 置 参 数 表 :（单 位 ： Kw)
|
第 1
段
|
第 2
段
|
第 3
段
|
第 4
段
|
第 5
段
|
第 6
段
|
第 7
段
|
运 风 功 率
|
输 送 功 率
|
进出 料机
功率
|
排 风 功 率
|
冷 却 功 率
|
合 计 约
|
|
24
|
24
|
24
|
24
|
24
|
24
|
36
|
21
|
2.2
|
1
|
2.2
|
1.2
|
208
|
1 . 3 机 体 配 置
|
NO :
|
项目
|
材料
|
工艺
|
|
1
|
机体结构形式
|
隧道式
|
|
|
2
|
机体支架
|
50 mmX 5 0 mm 国 标 方 管
|
高 温 粉 末 喷 涂 , 灰 色
|
|
3
|
机体外壳
|
A3 钢 板
|
高 温 粉 末 喷 涂 , 白 色
|
|
4
|
炉内胆
|
8K 镜 面 不 锈 钢
|
|
|
5
|
循环风道
|
不锈钢
|
|
|
6
|
保温层
|
80 mm 高 密 度 保 温 棉
|
|
|
7
|
炉胆外层隔热
|
陶瓷隔热带
|
1 . 4 夹 持 式 装 板 传 送 系 统
|
NO :
|
项 目
|
材料
|
备注
|
|
1
|
传送链条
|
加 强 型 4 排 20 8 b
|
节 距 25 . 4 mm
|
|
2
|
翻页式架子
|
不 锈 钢 双 U 型 架 子
|
组 合 V 型
|
|
3
|
动力总成
|
台 湾 减 速 电 机+RV 11 0 减 速 机
|
|
|
4
|
进料机
|
台 湾 减 速 电 机 + 同 步 带
|
|
|
5
|
出料机
|
台 湾 减 速 电 机 + 同 步 带
|
1 . 5 发 热 运 风 系 统
|
NO :
|
项 目
|
材料
|
备注
|
|
1
|
发热体
|
高能效镍铬合金发热体
|
平面布置
|
|
2
|
运风风机
|
台 湾 1 . 5 kw 电 机
|
耐高温电机
|
|
3
|
循环风过滤网
|
金属网
|
可清洗
|
|
3
|
鲜风进气口
|
不 锈 钢 风 门 + 金 属 过 滤 器
|
接 口 Φ 10 0 mm
|
|
4
|
废气排放口
|
不锈钢风门
|
接 口 Φ 10 0 mm
|
|
5
|
溶剂冷凝油收集
|
不锈钢
|
1 . 6 整 机 排 风
|
NO:
|
项 目
|
参数
|
备注
|
|
1
|
整机排风量
|
85 0 0 m 3/ h
|
|
|
2
|
进料段排风量
|
16 0 0 m 3/ h
|
1 个 接 口 Φ 150mm
|
|
3
|
加温段排风量
|
42 0 0 m 3/ h
|
14 个 接 口 Φ 100mm
|
|
4
|
冷却段排风量
|
27 0 0 m 3/ h
|
3 个 接 口 Φ 150mm
|
|
5
|
排风主管风速
|
13 m/ 秒
|
用户提供
|
1 . 7 控 制 系 统 电 气 配 置：
|
NO:
|
项 目
|
材料
|
备注
|
|
1
|
触摸屏
|
Weinview 10 英寸
|
|
|
2
|
主控 PLC
|
Mitsubishi PLC
|
|
|
3
|
通信模块
|
Mitsubishi
|
|
|
4
|
变频器
|
Mitsubishi
|
|
|
5
|
气缸
|
亚德客
|
|
|
6
|
固态继电器
|
台湾 FOTEK
|
|
|
7
|
相序保护器
|
台湾 FOTEK
|
|
|
8
|
温控器
|
OMRON
|
|
|
9
|
断路器
|
施耐德
|
|
|
10
|
交流接触器
|
施耐德
|
|
|
11
|
过流保护
|
施耐德
|
|
|
12
|
超温保护
|
凯昆
|
|
|
13
|
过热保护
|
施耐德
|
|
|
14
|
中间继电器
|
OMRON
|
|
15
|
温度传感器
|
WZP
|
|
|
16
|
光电开关
|
OMRON
|
|
|
17
|
电子电流检测器
|
CAG
|
|
|
18
|
行程开关
|
OMRON
|
|
|
19
|
智能电表
|
||
|
20
|
总漏电开关
|
德力西
|
8.机器保养
|
项 目
|
保 养 内 容
|
时 间
|
|
炉体运风过滤器
|
金属过滤器，高压清洗
|
30 天
|
|
炉体鲜风过滤器
|
金属过滤器，高压清洗
|
30 天
|
|
出料段冷却风扇
|
检查/清洁
|
15 天
|
|
废气排放口电动风 门
|
检查/清洁
|
15 天
|
|
温度感应器
|
检查
|
15 天
|
|
炉体内腔
|
清洁
|
30 天
|
|
轴承座
|
添加润滑油
|
30 天
|
|
链条/齿轮
|
添加高温润滑油
|
30 天
|
|
主传送电机
|
检查减速箱油位
|
6 个月
|
|
主传送减速机
|
检查减速箱油位
|
6 个月
|
|
进料/出料皮带
|
破损
|
视破损程度更换
|
