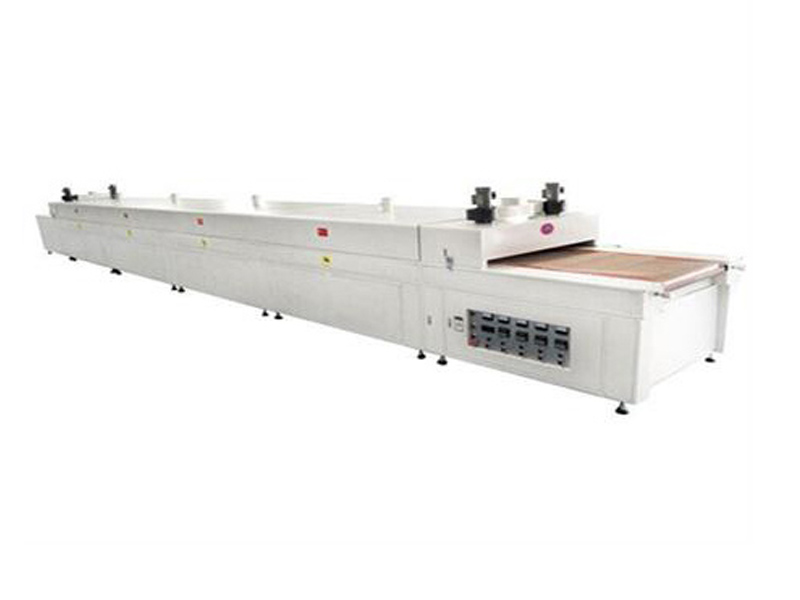

1

电源

C380V 3φ 50HZ 150KW

2

内尺寸
外尺寸

W800mm×L128000mm×H500mm,
W1559.9mm×L128000mm×H2163mm（参考尺寸）

3

机台尺寸

1.入料段长：620mm，加热段长：2480mm（分4个加热段，每段长620 mm，温度控制4组，其中第一段为预热段温度相对设定温度低。）
2.高效过滤器4个，过滤效率99.97%，每组配1个超温保护。），出料段620mm。
3.输送网宽：800 mm，出入口高：500 mm

4

温控系统

1.温度范围：常温+25℃~200℃，常温~150℃约需要时35分钟。
2.采用xinzhou-H961温控器＋台湾“信捷”PLC，数字设定，配合台湾SSR控制，PID自动演算，LED显示.
3.温控精度±0.5%FS；温控均匀度±2%（空炉测试）
4恒温时间可调。

5

机台结构

1.内外箱体材质：内箱采用SUS#镜面不锈钢板，外箱采用SS41#冷轧钢板制作经防锈处理后防静电粉体烤漆，象牙白色。
2.机架采用40*40*1.5T方通焊接成型，台架四周钣金封闭，可拆卸。
3.采用120K高级保温棉，保温厚度80mm，加空气层隔热保温，耐高温硅胶密封条，最高可耐温250℃。
4.加热段侧开门设计，方便检修及清洁保养。
5.设备外表温度≤40℃.
6.侧开门，即可方便炉内保养检修，亦可预防输送机构故障时产品从侧门放入而不误生产。

6

送风系统

1采用烤箱专用长轴型马达，配合多翼式风轮送风，1HP*4台
2.采用由上而下垂直送风后经日本进口H.E.P.A.Filter24″×36″×5-7/8″.
3.装置由右往左(特殊风道设计)方向送风,过滤效率99.97%,.
4.第一段由于受外界影响无尘等级相对较低,约500级左右，第2,3,4段为CALSS100级。

7

加热器

采用镍铬合金加热器，有效加热长度600mm，功率2KW/支，共24支。

8

输送系统

1.步进式，传动部件外置与产品隔离。
2.采用1HP强力马达，配合1：60齿轮减速机加PLC编程器， 1HP变频调速器调速，速度1~3m/min。

9

安全保护系统

1.温度异常超温防止警报装
2.输送系统故障应急停机装置。
3.马达过载保护，电热过流保护，相序错位保护，漏电保护，控制回路及过载保护。
4.信号指示灯（红色故障指示，黄色待机指示，绿色运行指示）
5.出料提醒报警

10

配备

1.输送方向面对控制面板，由左向右。
2.排气口￠100mm,附枚叶式调整座，并配备初级过滤网，排气量6CMM
3.中文说明书贰份，消耗性零件若干。
4.进气口配中效过滤器。

11

保固

保固期限为一年。

12

功能特色

1.单面水平送风。
2.升温速度快，温度均匀。
3.SSR控制，温度波动缓冲小。
4.洁净型设计，适合无尘车间使用。
5.安全保护设施配备齐全，安全性能高。
6.多层隔热设计，密封性好，外表温度低。
7.机架采用通焊接成型，钣金内部采用槽型铁补强，整机结实，坚固。
8.输送平稳，有效防偏。
9.整机内部采用镜面不锈钢板经氩弧焊密封制作，机架侧封板，外形美观。
10.节能降耗，恒温后的输出功率是整机功率的1/3。
